Как устроен металлический каркас модуля

Почему металл, а не брус

Мы делаем модули, которые можно собрать, отделать, погрузить манипулятором и привезти готовыми. Для этой задачи выбираем сварной металлический каркас: основание, стойки и верхняя обвязка связаны в одну жёсткую конструкцию.

Металл не усыхает и не меняет геометрию из-за влажности, как брус. Нам проще сохранить размеры проёмов и плоскости под отделку, не завися от просушки несущего каркаса. Хороший деревянный каркас тоже работает — просто для наших перевозимых модулей мы выбрали металл. Дерево используем для обрешётки и отделки.

Баня в Витязево до обшивки: металлический каркас и деревянная обрешётка

Как подбираем профиль и толщину

Отталкиваемся от размера модуля, расстояния между опорами, веса отделки и оборудования. Учитываем снег, ветер и отдельно — нагрузки при подъёме и перевозке.

Например, для нашего складского модуля заложили профили 80×80×3 и 50×50×2 мм. Это пример конкретного объекта, а не одинаковая комплектация на все случаи. Для другой длины, планировки или нагрузки могут потребоваться другие сечения, толщина стенки и усиления.

Тяжёлую печь, бак с водой или стеллажи тоже учитываем заранее. Усилить нужное место до обшивки проще, чем разбирать готовый пол.

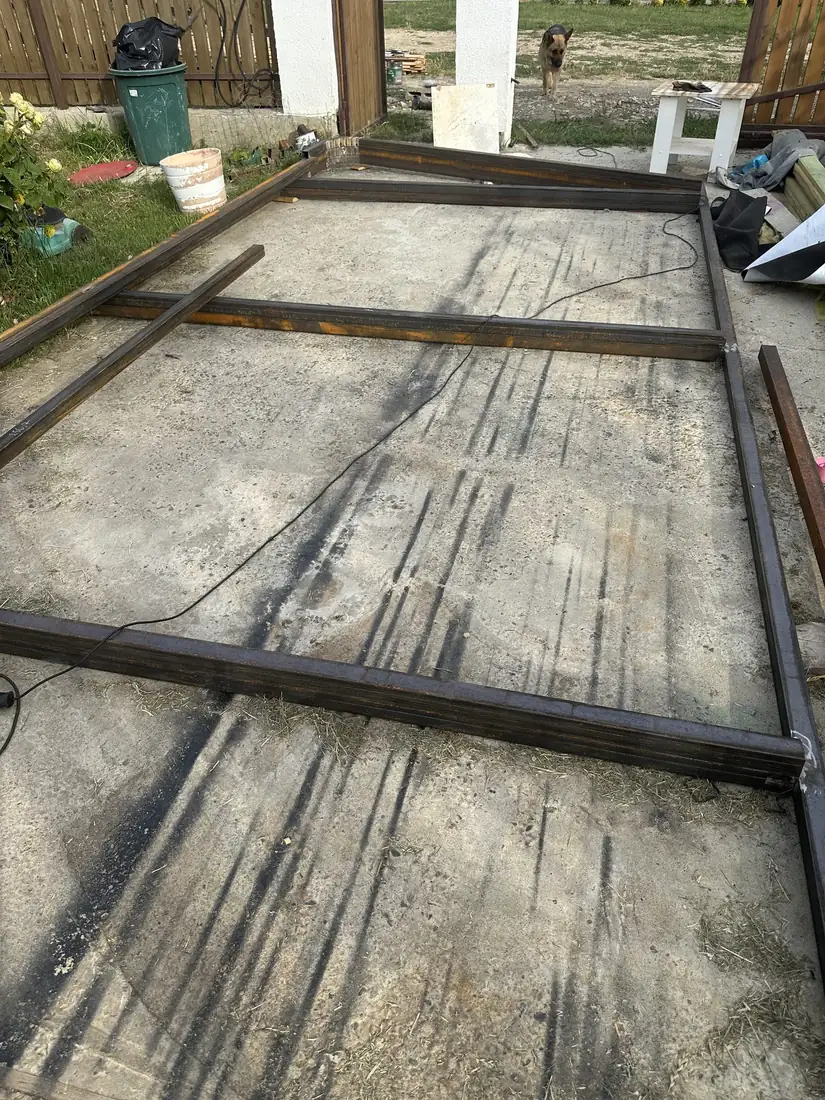

Заготовки основания складского модуля на этапе сборки

Как варим каркас и зачем нужны укосины

Укосины связывают стойки с обвязкой и добавляют жёсткости там, где каркас может перекашиваться под нагрузкой. Это важно и на участке, и при подъёме модуля. Их расположение и размеры закладываем в конструкцию, а не добавляем в конце для вида.

Варим полуавтоматом. Все стыки провариваем сплошным швом по всему периметру, без пробелов. После сварки зачищаем швы, убираем брызги и готовим металл к защитному покрытию. При зачистке сохраняем рабочее сечение шва.

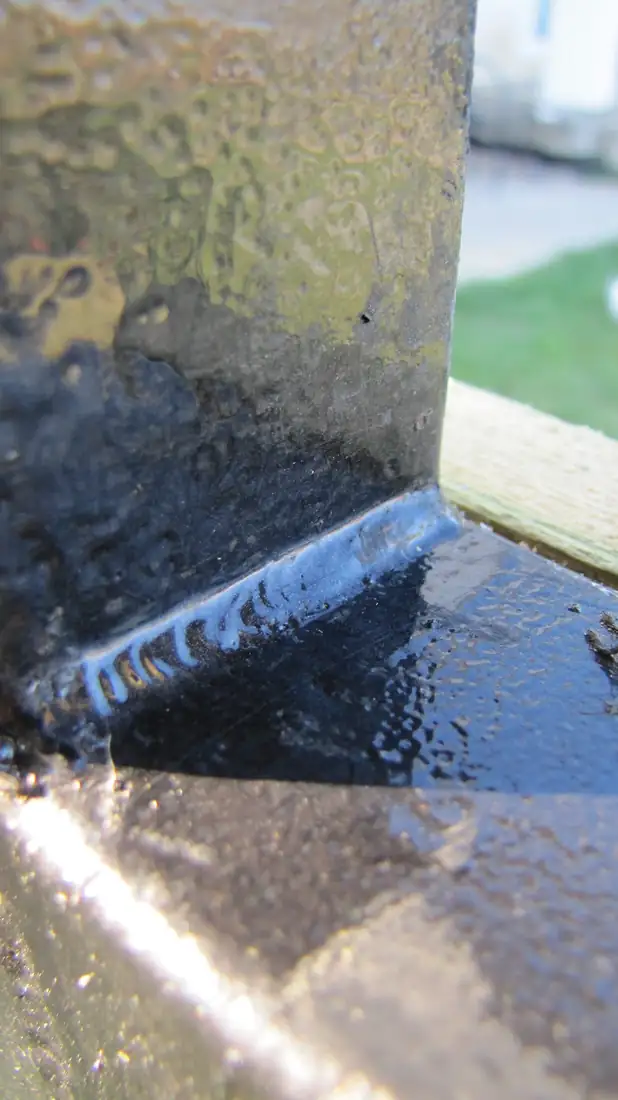

Сварной узел укосины и нижней обвязки до защитной обработки

Что делаем с защитой металла

До обшивки очищаем металл от ржавчины, окалины и загрязнений, обезжириваем и наносим антикоррозионное покрытие. Особое внимание — сварным узлам, нижней обвязке и местам, которые потом закроет дерево.

Если при монтаже покрытие повредили, восстанавливаем его. И не оставляем узлы, в которых будет постоянно стоять вода: одна краска эту проблему не решит.

Окрашенные элементы каркаса бани до закрытия обшивкой

Чтобы погрузить и привезти готовым

Каркас рассчитываем не только на то, чтобы модуль стоял, но и на подъём с уже установленной отделкой. Заранее предусматриваем точки строповки и схему подъёма. Манипулятор подбираем по массе готового объекта и нужному вылету стрелы.

Смысл простой: привезти на участок собранный модуль, поставить на подготовленные опоры и подключить коммуникации. Если понадобится переезд, возможность повторного подъёма тоже можно предусмотреть — вместе с доступом к креплениям и отключением коммуникаций.

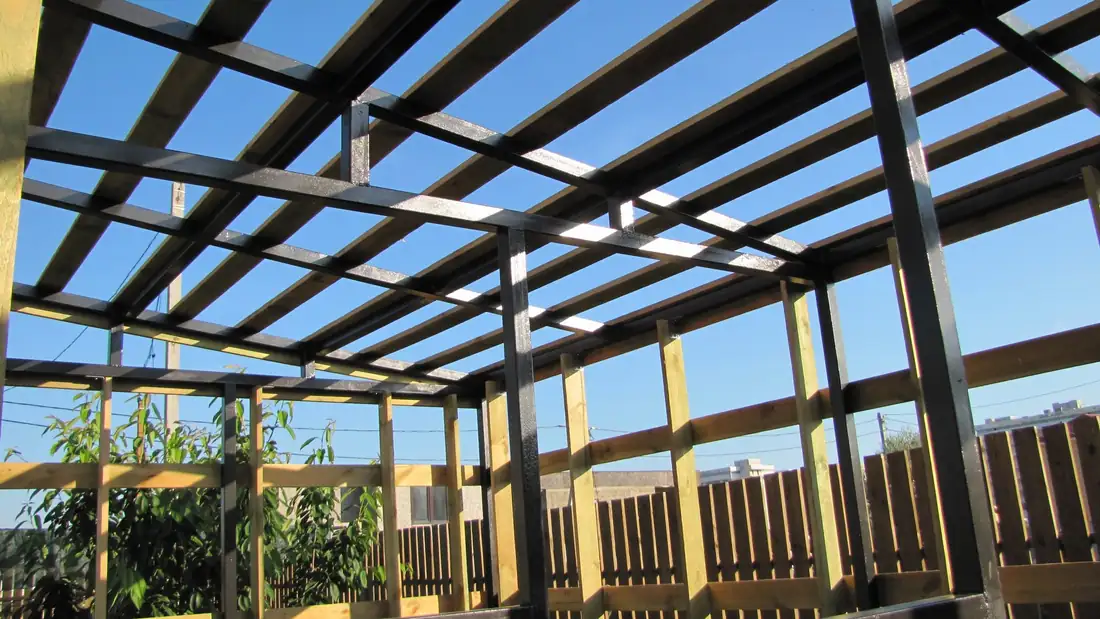

Стойки каркаса бани связаны с нижней и верхней обвязкой

Лента — хорошо, но не обязательна

Есть возможность залить ленточный фундамент — отлично, если он подходит участку и проекту. Но делать ленту только ради модуля не обязательно: при подходящем грунте и нагрузке достаточно отдельных бетонных опор, залитых в местах опирания каркаса.

Количество, размеры и глубину этих опор определяем под участок и вес постройки, верх выводим в один горизонт. Можно поставить модуль и на сваи, блоки на подготовленном основании или подходящую бетонную площадку. Главное — чтобы опоры стояли в нужных местах и не проседали.

Баня на отдельных опорах: места опирания видны до обшивки

Как к металлу крепятся дерево и обшивка

Обработанные деревянные доски крепим болтами прямо к металлическому каркасу. На них собираем следующие слои: ветровлагозащитную мембрану, обрешётку с нужным вентиляционным зазором и наружную обшивку. Утепление и пароизоляцию подбираем отдельно под назначение помещения.

Так у каждого материала своя работа: металл несёт нагрузку, дерево даёт удобную основу для крепежа и отделки. Если со временем понадобится заменить доску фасада, для этого не нужно переделывать несущий каркас.

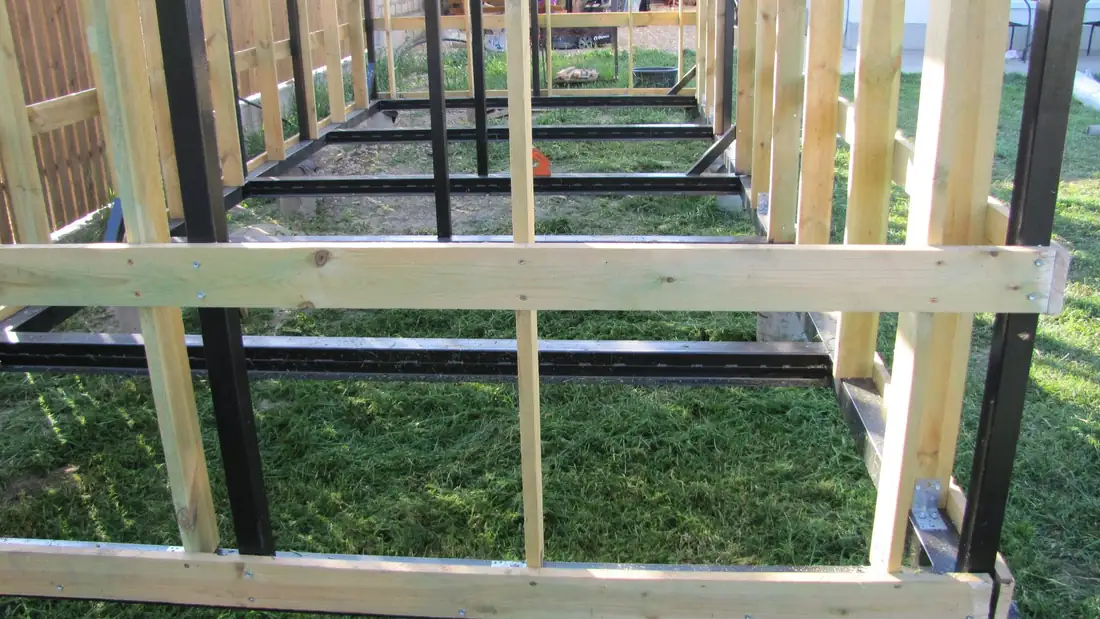

Деревянные элементы закреплены болтами к металлическому каркасу

Можно делать не только прямоугольную коробку

Металл позволяет делать скошенные углы, разные уклоны крыши, широкие проёмы и закругления. В нашем складском модуле закруглённая форма уже заложена в сам каркас — это видно ещё до обшивки.

Конкретную форму увязываем с жёсткостью, способом изготовления, отделкой и габаритами перевозки. Необычная геометрия возможна, но заранее считаем, что она добавит к работе и стоимости.

В итоге нам нужен не просто крепкий каркас. Нужна конструкция, которую удобно собрать, привезти, установить и дальше использовать без лишних переделок.

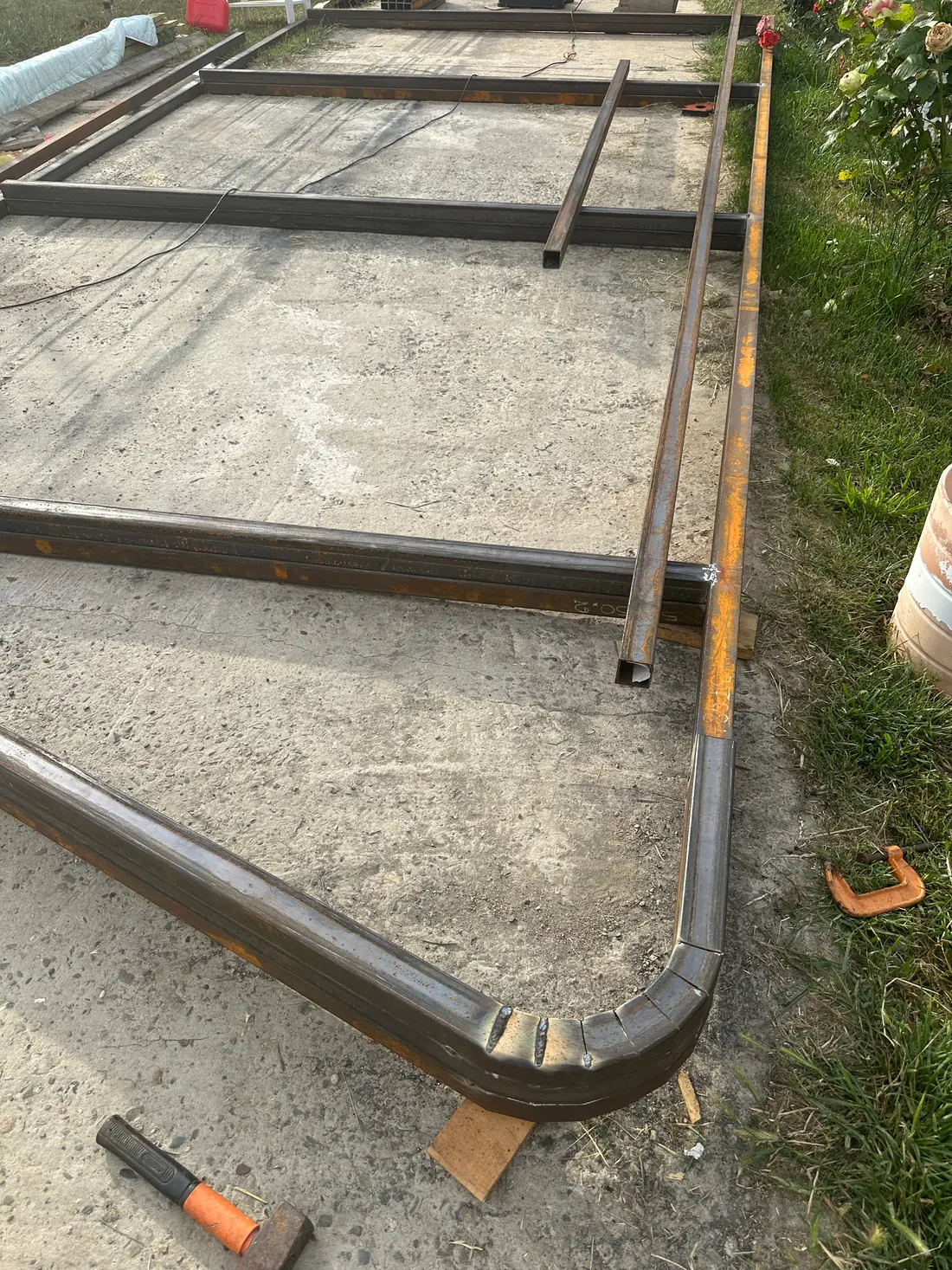

Закруглённый элемент складского модуля в процессе изготовления
